A.范围

本规范适用于磁性蜂鸣器FDC-120090F-05040R40

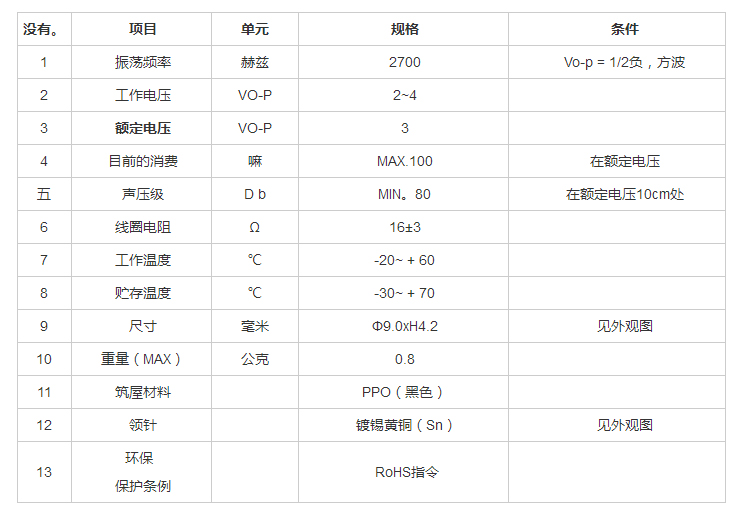

B.规格

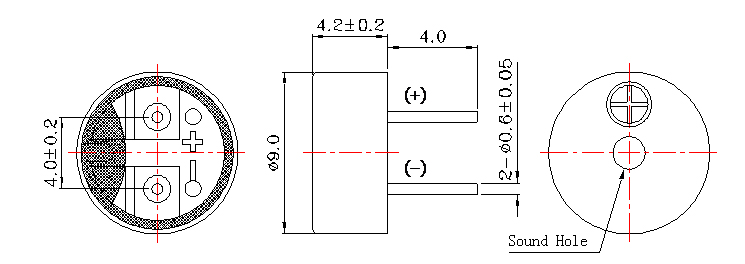

C.外观绘图

Tol：±0.3单位：mm

D.测试方法

标准测量条件

温度：25±2℃湿度：45-65％

声学特性：

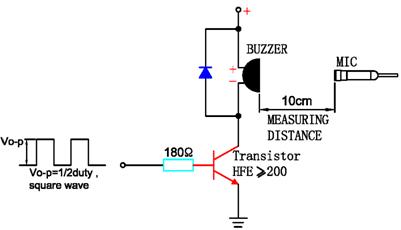

振荡频率，电流消耗和声压由下面所示的测量仪器

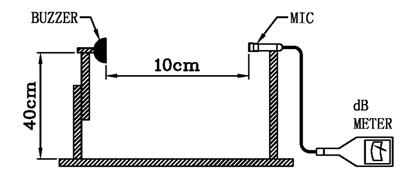

测量。在测量测试中，蜂鸣器放置如下：

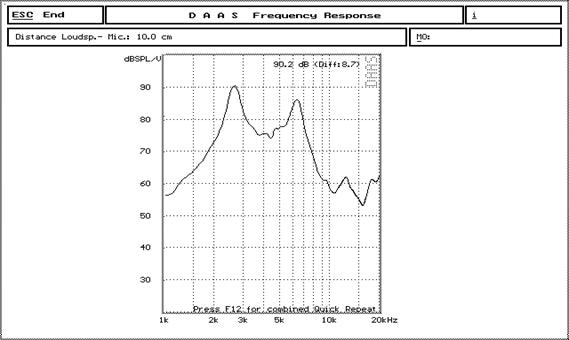

E。典型频率响应曲线

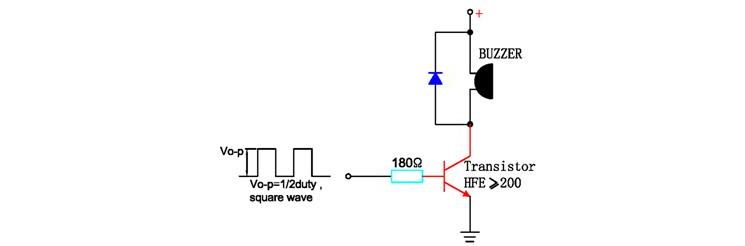

F. 推荐驱动电路基极电流Ib应足够高，以便在CB负载下使晶体管的集电极电流饱和。

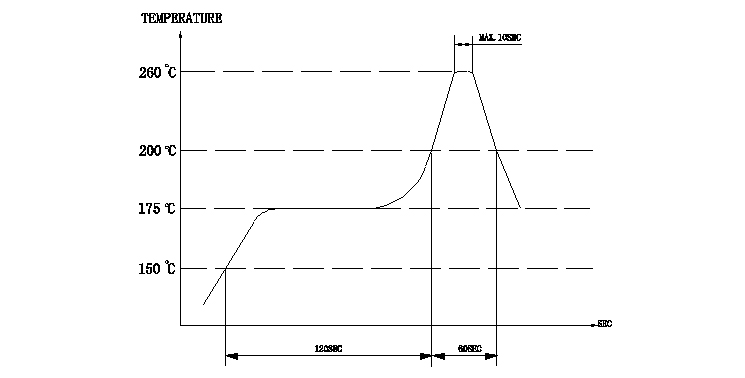

G. 焊接条件 （1）推荐的回流焊接条件如下 （回流焊接两次） 注意：要求在产品加热到正常温度后进行回流焊接。耐 热线（进行耐热可靠性试验时使用） （2）手工焊接 手动焊接温度350ºC，5秒钟内。

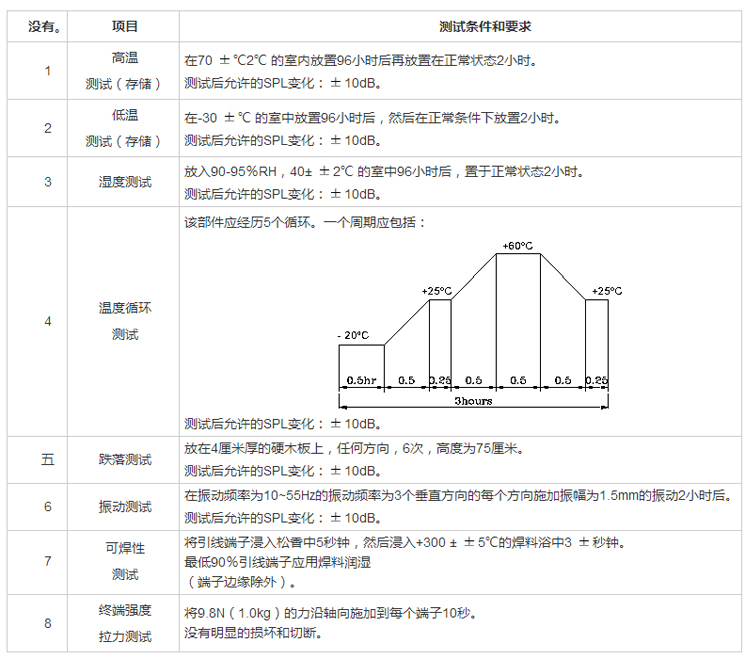

H. 可靠性测试

测试条件。 标准试验条件：a）温度：+ 5~ + 35℃b）湿度：45-85％c）压力：860-1060mbar 判断试验条件：a）温度：+ 25±2℃b）湿度：60-70％ c）压力：860-1060mbar

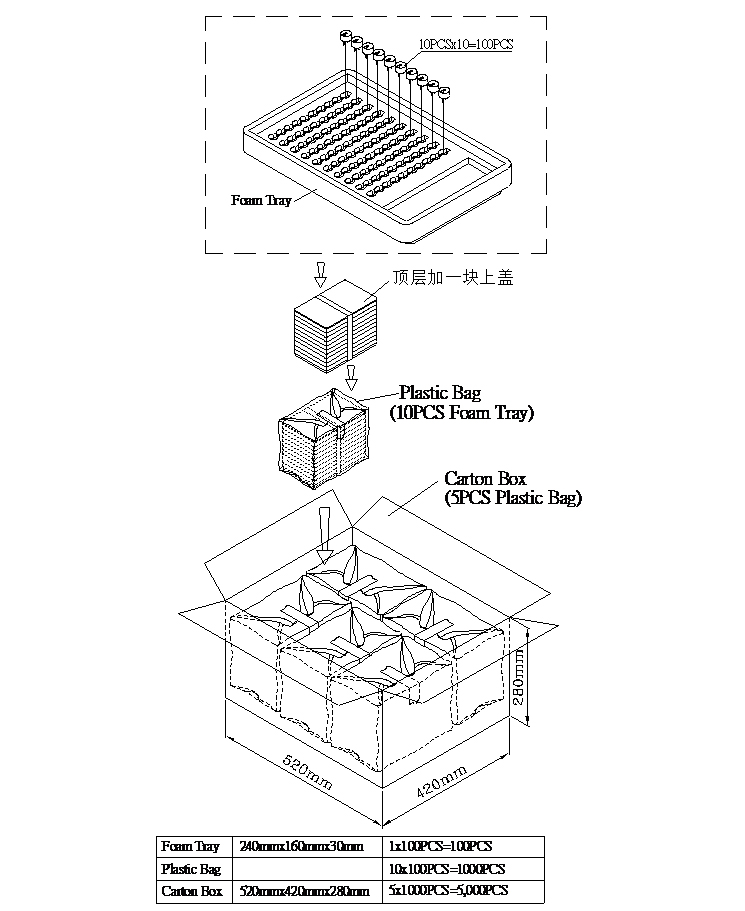

I.包装标准
