无源蜂鸣器内部结构示意图

您的当前位置: 首 页 >> 新闻资讯 >> 行业资讯

无源蜂鸣器内部结构示意图

发布日期:2019-01-29 作者: 点击:

无源蜂鸣器是靠压电效应的原理来发声的,压电材料,一般常见的是各种压电陶瓷。 这种材料的特别之处在于,当电压作用于压电材料时,就会随电压和频率的变化产生机械变形。另一方面,当振动压电陶瓷时,则会产生电荷。就是说这种材料能把机械变形和电荷相互转化,压电式蜂鸣器里面的起振片,就是一种压电陶瓷。如上所述,要让它振动,除了压电陶瓷本身,还需要适当大小和频率变化的电压作用于压电陶瓷。压电式有源蜂鸣器内部带有多谐振荡器,可以产生1.5—2.5kHZ的电压信号,由此压电式蜂鸣器才能发声。

区分有源蜂鸣器和无源蜂鸣器

无源蜂鸣器

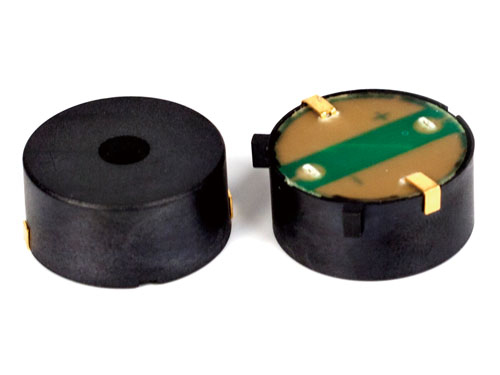

从外观上看,两种蜂鸣器好像一样,如将两种蜂鸣器的引脚郡朝上放置时,可以看出有绿色电路板的一种是无源蜂鸣器,没有电路板而用黑胶封闭的一种是有源蜂鸣器。

迸一步判断有源蜂鸣器和无源蜂鸣器,还可以用万用表电阻档Rxl档测试:用黑表笔接蜂鸣器 "+"引脚,红表笔在另一引脚上来回碰触,如果触发出咔、咔声的且电阻只有8Ω(或16Ω)的是无源蜂鸣器;如果能发出持续声音的,且电阻在几百欧以上的,是有源蜂鸣器。

有源蜂鸣器直接接上额定电源(思威特的蜂鸣器在标签上都有注明)就可连续发声;而无源蜂鸣器则和电磁扬声器一样,需要接在音频输出电路中才能发声。

电磁式蜂鸣器是蜂鸣器的一种,和压电式蜂鸣器是相对的,是蜂鸣器的一个常见品种之一。原理是利用电磁线圈对蜂鸣片的作用来发出声音。那么电磁式蜂鸣器的内部结构是什么样的呢?下面就让我们通过一个电磁式蜂鸣器内部结构示意图来为大家展示下内部的相关结构概念吧。

无源蜂鸣器

电磁式蜂鸣器由振荡器、电磁线圈、磁环、振动膜片及外壳(有普通和耐高温之分)等组成,接通电源后,振荡器产生的音频信号电流通过电磁线圈,使电磁线圈产生磁场,振动膜片在电磁线圈和磁铁的相互作用下,周期性地振动发声,一般电磁式蜂鸣器的频率在2-4KHZ.

电磁式蜂鸣器的内部结构一般有:1. 电路板 2. 线轴 3. 线圈 4. 磁铁 5.底座 6.引脚(或者引线) 7.外壳 8. 铁芯 9. 封胶 10. 小铁片 11. 振动膜 12. 贴纸

相关文章:

电磁式蜂鸣器有哪些类型

压电式蜂鸣器和电磁式蜂鸣器的工作原理有哪些不同

蜂鸣片构成原理及正负朝向识别

电磁式蜂鸣器广泛应用于计算机、报警器、电子玩具、汽车电子设备、定时器、电子手表等电子产品中作发声元器件,也是电声元器件的一个品种之一。
