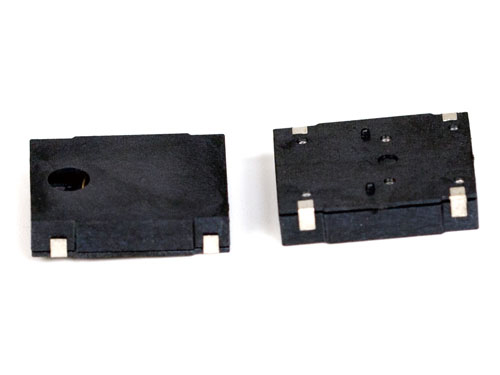

与之相关的电子元件的需求量也在不时增长，贴片蜂鸣器就是其中的典型代表。它们普通用于小型的电子设备上，比方蓝牙、倒车雷达、个人医疗设备等。所以为了可以保证它们的运用效果，我们在平常检验蜂鸣器的时分也有需求重点留意的中央，以下内容中就为大家细致引见。

首先是外观的检验。

1、蜂鸣器外表清洁，无破损、污脏、变形及其它机械损坏，颜色分歧，并具有规格型号、极性标识；

2、贴片蜂鸣器的外包装箱应标准、整洁，并具有产品标识，应无破损、污物等不良现象。

3、产品标签明晰，内容应注明物料称号、规格型号、数量、消费日期、产品厂家等标识。

除了以上三点需求留意的中央，在检验蜂鸣器的时分，我们还需求关注它们的规格型号以及极性标识，尽量保证字符标识残缺不低于整个字符四分之三，无未标示、标示不清等不良现象。

其次是尺寸的检验。

检测蜂鸣器尺寸的时分，我们能够用上卡尺工具。用卡尺丈量蜂鸣器本体尺寸、引脚间距、引脚尺寸，在检测完之后，再与其对应的PCB板停止试配。

当蜂鸣器发出的声音,不是洪亮且单纯的哔声时,我们会称为是杂音,或是破音,

蜂鸣器杂音的成因,可分为二种可能。

运用不当:

给予蜂鸣器的电压过高: 使膜片敲打到内部的其他零件,产生零件撞击的声音,

运用的频率不对: 未将频率设订在额定频率上 , 例如规格是 2730Hz , 运用者却给 2400Hz 就很容易有异音 , 特别在额定频率前10% 范围最会产生异音.

 压电式蜂鸣器与电磁式蜂鸣器的区别

蜂鸣器分为压电式及电磁式的二大类:

压电式蜂鸣器是以压电陶瓷的压电效应,来带动金属片的振动而发声,

电磁式的蜂鸣器,则是用电磁的原理,通电时将金属振动膜吸下,不通电时依振动膜的弹力弹回,

故压电式蜂鸣器是以方波来驱动,电磁式是1/2方波驱动,

压电式蜂鸣器需求比拟高的电压才干有足够的音压,普通倡议为9V以上,

电磁式蜂鸣器,用1.5V就能够发出85dB以上的音压了,唯耗费电流会大大的高于压电式蜂鸣器,

而在相同的尺寸时,电磁式的蜂鸣器,响应频率能够做的比拟低.

电磁式蜂鸣器的音压普通最多到90dB, 压电的有些规格,能够到达120dB以上,较大尺寸的也很容易到达100dB.

电磁式有源蜂鸣器与电磁式无源蜂鸣器的区别

  无源蜂鸣器是要有驱动的音频电流才干发声。人能听到20到20kHZ的声音.无源蜂鸣器对相应的交流信号,能够产生不同频率的声音. 而有源蜂鸣器,由于内部有振荡电路,产生的声音频率固定.因而只能发出单个频率的声音。

  有源蜂鸣器是通电就能够发声的；

有源蜂鸣器和无源蜂鸣器的基本区别是产品对输入信号的请求不一样；有源蜂鸣器工作的理想信号是直流电，通常标示为VDC、VDD等。由于蜂鸣器内部有一简单的振荡电路，能将恒定的直流电转化成一定频率的脉冲信号，从面实出磁场交变，带动钼片振动发音。但是在某些有源蜂鸣器在特定的交流信号下也能够工作，只是对交流信号的电压和频率请求很高，此种工作方式普通不采用。

无源蜂鸣器没有内部驱动电路，有些公司和工厂称为讯响器，国标中称为声响器。无源蜂鸣器工作的理想信号方波。假如给预直流信号蜂鸣器是不响应的，由于磁路恒定，钼片不能振动发音。

  有源和无源电磁式蜂鸣器的简易辨别

一、目测：前者的外形是极为类似如将两种蜂鸣器的引脚朝上放置时，能够看出有绿色电路板的一种是无源蜂鸣器，没有电路板而用黑胶封锁的一种是有源蜂鸣器。但是，这只是判别的初步规范，而不是独一的规范。随着市场不时开展的需求，对质量的请求也是越来越高，如今好多厂家需求12mm的蜂鸣器需求底部封胶，为了其性能的稳定和避免磁芯零落等不良状况呈现，所以，目测只是初步的区分办法。

蜂鸣器产生杂音剖析

当蜂鸣器发出的声音,不是洪亮且单纯的哔声时,我们会称为是杂音,或是破音,蜂鸣器杂音的成因,可分为二种可能。

运用不当:

给予蜂鸣器的电压过高: 使膜片敲打到内部的其他零件,产生零件撞击的声音,

运用的频率不对: 未将频率设订在额定频率上 , 例如规格是 2730Hz , 运用者却给 2400Hz 就很容易有异音 , 特别在额定频率前10% 范围最会产生异音.

质量不良:

膜片异位: 电磁式蜂鸣器的膜片是”放”而非黏在支架上,故有可能由于剧烈的外力使膜片跑出该在的定点,而形成杂音.

有异物侵入: 在组装蜂鸣器,或是运用者的产线加工时,若有小铁粉,锡浆,铁屑,等.进入蜂鸣器腔体内部,也会形成杂音的发作。

如何更好的控制蜂鸣器检验规范、办法？

蜂鸣器外观检验

蜂鸣器外表平均、平整，无变形、翘曲现象。铝壳无凹槽，铆接良好，无松动、 空隙。银层润滑、无决裂现象。引线无破损，焊点平均、光亮，无拉尖、虚焊、脱焊 现象。

蜂鸣器可焊性检验

正、负引线经上锡焊接后，线头上锡面应大于90%。

蜂鸣器银层牢靠性

银层在接受0.2kg 的拉力后，应无决裂、零落。

蜂鸣器构造尺寸

大小契合样品请求，蜂鸣器引线焊点高度小于1.2mm。蜂鸣器的厚度小于 1.8mm(不包括焊点厚度)。用游标卡尺直接丈量焊点的高度和蜂鸣器的厚度。

蜂鸣器电气性能

将蜂鸣器固定于测试夹具中，给蜂鸣器输入一个幅度1.5V，频率为2KHZ 的信号，从毫伏表上读出dB 值，即为蜂鸣器的灵活度。按规则的测试办法测试其灵活度，灵活度应在-57±2dB 范围内。

如何选择合适本人公司运用的蜂鸣器

蜂鸣器的品种规格繁多,首先要给本人定位,需先晓得几个参数 ( 电压,电流,驱动方式,尺寸,衔接/固定方式),当然更重要的是,想要取得的声音 (音压大小,频率上下),

工作电压: 电磁式的蜂鸣器, 从1.5到24V, 压电式的从3V到220V都是可行的,但普通压电的还是倡议有9V以上的电压,以取得较大的声音.

耗费电流: 电磁式的依电压的不同,从几十到上百毫安都有,压电式的就省电的多,几毫安就能够正常的动作, 且在蜂鸣器启动时,霎时需耗费约三倍的电流,

驱动方式: 二种蜂鸣器都有自激式的,只需接上直流电(DC)即可发声,由于已内建了驱动线路在蜂鸣器中了,由于动作原理的不同,电磁式蜂鸣器要用1/2方波来驱动,压电的用方波,才干有较好的声音输出.

尺寸: 蜂鸣器的尺寸会影响到音量的大小,频率的上下,电磁式的最小从6.7mm到最大的25mm,压电式的从12mm到50mm或更大都有.

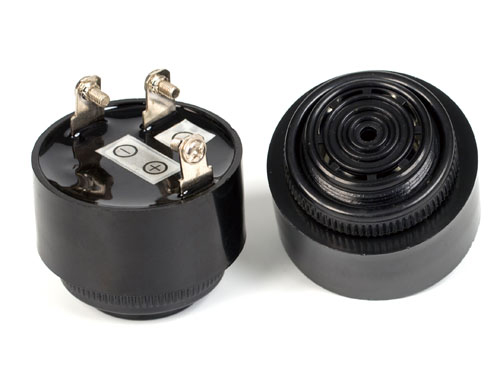

衔接方式: 普通常见的有插针(DIP), 焊线(Wire), 贴片(SMD), 压电式大颗的还有锁螺丝的方式.

音压: 蜂鸣器常以10cm的间隔做为测试的规范,间隔增加一倍,大约会衰减6dB, 反之间隔缩短一倍则会增加6dB,电磁式蜂鸣器大约能到达85dB / 10cm的程度,压电式的就能够做的很大声,常见的警报器,大都是以压电蜂鸣器制成。

  压电式蜂鸣器结构与原理引见

压电蜂鸣片是将高压极压化后的压电陶瓷片黏贴于振动金属片上。当参加交流电压后,会由于压电效应,而产活力械变形伸展及收缩，应用此特性使金属片振动而发出声响。

以回授方式来做辨别压电蜂鸣片大致上分为回授式蜂鸣片(自激式)与无回授式蜂鸣片(外激式)两种。当回授式蜂鸣片搭配正回授振荡电路会产生一个与共振腔频率相同的单音；而无回授式蜂鸣片则能够搭配外部振荡电路,选择恣意频率发出声音。

以下为两种压电蜂鸣片的固定方式：

a.

外围支持方式-将蜂鸣片外径边缘固定于共振腔内，普通采无回授式蜂鸣片,而其蜂鸣片须与共振腔频率搭配,才会有较高的音压输出,并由外部振荡电路产生推进信号,使蜂鸣器发出声音。

b.

节点支持方式-将蜂鸣片固定于约与陶瓷片直径同尺寸的环形构造内。若共振腔设计得宜,并搭配频率正确的回授式蜂鸣片与正回授电路,将可产生较大音压及正确的频率。
