无源电磁蜂鸣器工作原理是

您的当前位置: 首 页 >> 新闻资讯 >> 公司动态

无源电磁蜂鸣器工作原理是

发布日期:2019-03-25 作者: 点击:

      蜂鸣器主要分为压电式蜂鸣器电磁式蜂鸣器2种,压电式蜂鸣器和蜂鸣片最大的区别就是一个有外壳,一个没有外壳。

1.蜂鸣器的作用

蜂鸣器是一种一体化构造的电子讯响器,采用直流电压供电,普遍应用于计算机、打印机、复印机、报警器、电子玩具、汽车电子设备、电话机、定时器等电子产品中作发声器件。

2.蜂鸣器的分类

蜂鸣器主要分为压电式蜂鸣器和电磁式蜂鸣器两品种型。

3.蜂鸣器的电路图形符号

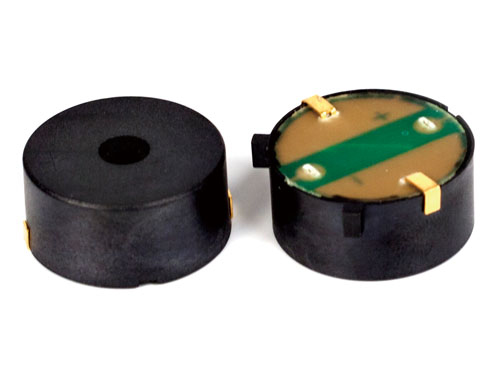

无源电磁蜂鸣

       蜂鸣器在电路中用字母“H”或“HA”(旧规范用“FM”、“LB”、“JD”等)表示。

1.压电式蜂鸣器

       压电式蜂鸣器主要由多谐振荡器、压电蜂鸣片、阻抗匹配器及共鸣箱、外壳等组成。有的压电式蜂鸣器外壳上还装有发光二极管。多谐振荡器由晶体管或集成电路构成。当接通电源后(1.5~15V直流工作电压),多谐振荡器起振,输出1.5~2.5kHZ的音频信号,阻抗匹配器推进压电蜂鸣片发声。压电蜂鸣片由锆钛酸铅或铌镁酸铅压电陶瓷资料制成。在陶瓷片的两面镀上银电极,经极化和老化处置后,再与黄铜片或不锈钢片粘在一同。

无源电磁蜂鸣

2.电磁式蜂鸣器

       电磁式蜂鸣器由振荡器、电磁线圈、磁铁、振动膜片及外壳等组成。接通电源后,振荡器产生的音频信号电流经过电磁线圈,使电磁线圈产生磁场。振动膜片在电磁线圈和磁铁的互相作用下,周期性地振动发声。

      无源电磁蜂鸣器工作原理是:

交流信号经过绕在支架上的线包在支架的芯柱上产生一交变的磁通,交变的磁通和磁环恒定磁通停止叠加,使钼片以给定的交流信号频率振动并配合共振腔发声。产品的整个频率和声压的响应曲线与间隙值、钼片的固有振动频率(可粗略折射为小钼片的厚度)、外壳(亥姆霍兹共振声腔)频率、磁环的磁强漆包线的线径有直接关系。
