A.范围

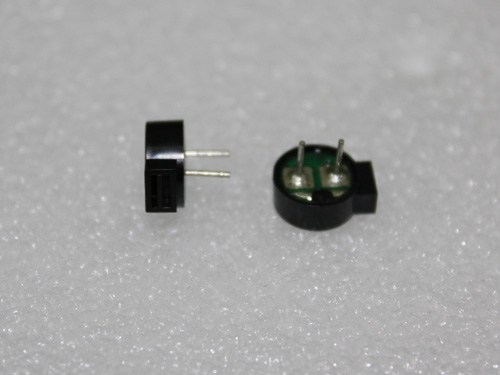

本规范适用于磁性蜂鸣器,FDC-090040H-03627R16

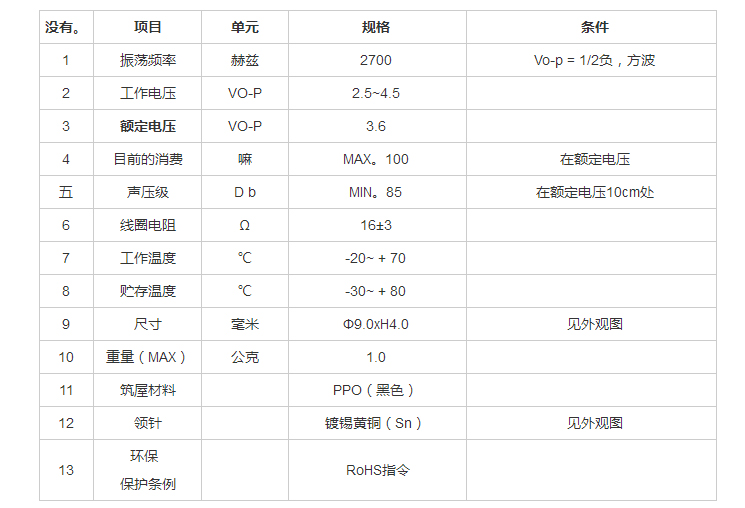

B.规格

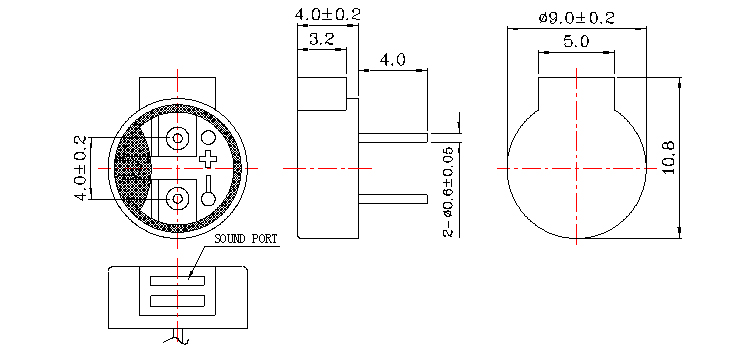

C.外观绘图
Tol:±0.3单位:mm
D.测试方法
标准测量条件
温度:25±2℃湿度:45-65%
声学特性:

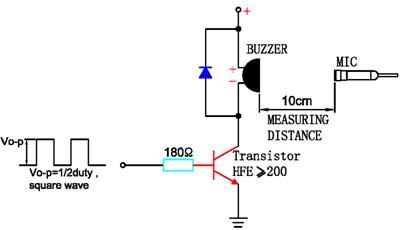

振荡频率,电流消耗和声压由下面所示的测量仪器
测量。在测量测试中,蜂鸣器放置如下:

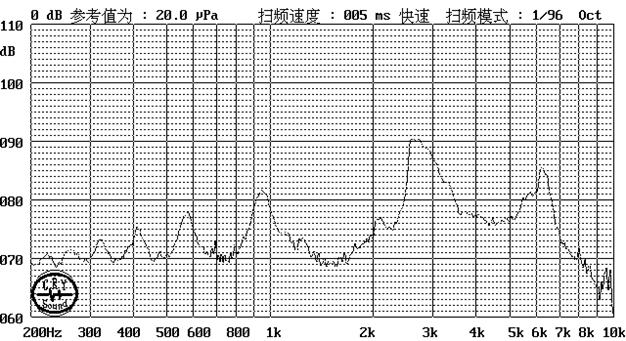

E。典型频率响应曲线

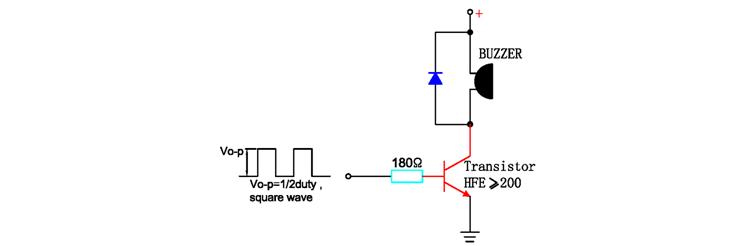

F. 推荐驱动电路基极电流Ib应足够高,以便在CB负载下使晶体管的集电极电流饱和。

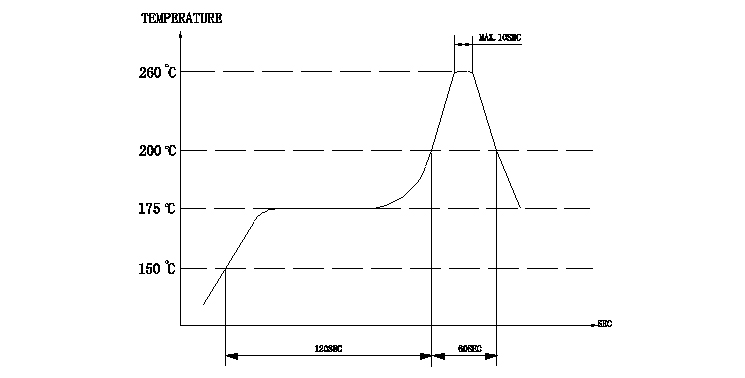

G. 焊接条件 (1)推荐的回流焊接条件如下 (回流焊接两次) 注意:要求在产品加热到正常温度后进行回流焊接。耐 热线(进行耐热可靠性试验时使用) (2)手工焊接 手动焊接温度350ºC,5秒钟内。

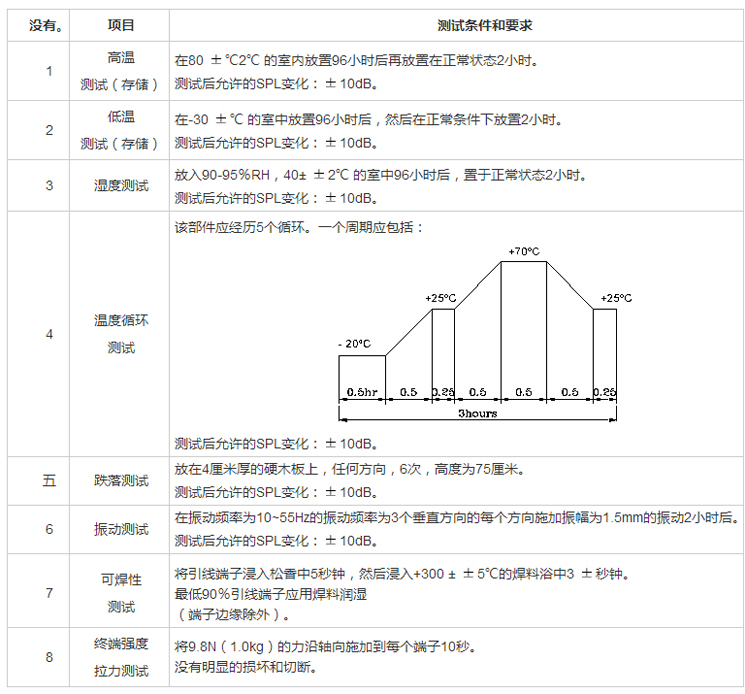

H. 可靠性测试
测试条件。 标准试验条件:a)温度:+ 5~ + 35℃b)湿度:45-85%c)压力:860-1060mbar 判断试验条件:a)温度:+ 25±2℃b)湿度:60-70% c)压力:860-1060mbar
I.包装标准
