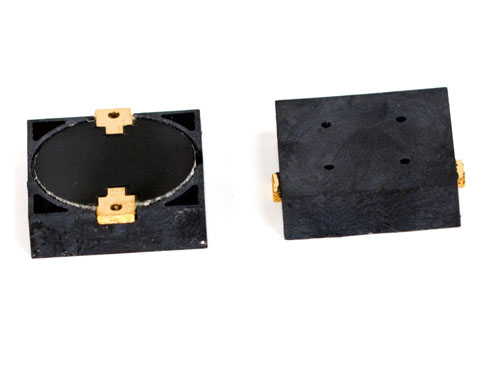

贴片蜂鸣器SMD-140040H:
A.范围:本规范适用于压电蜂鸣器SMD-140040H-05040TJ

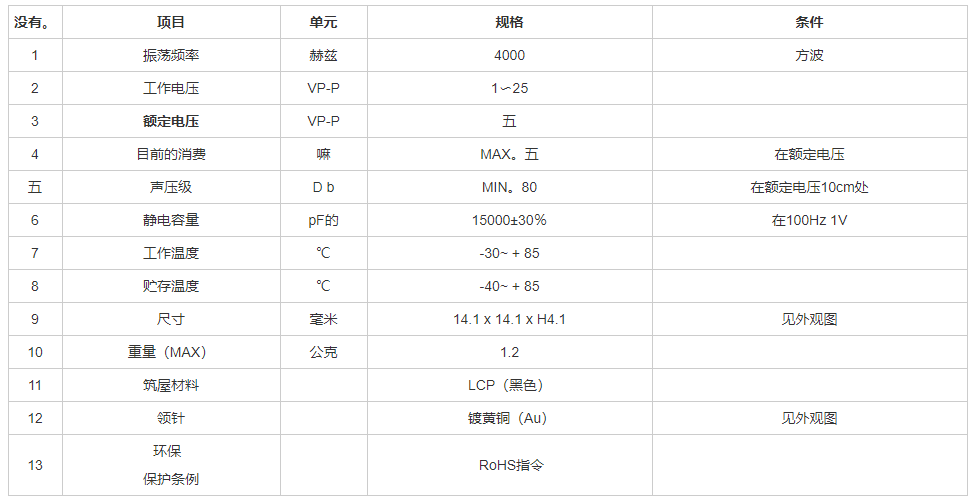

B.规格:

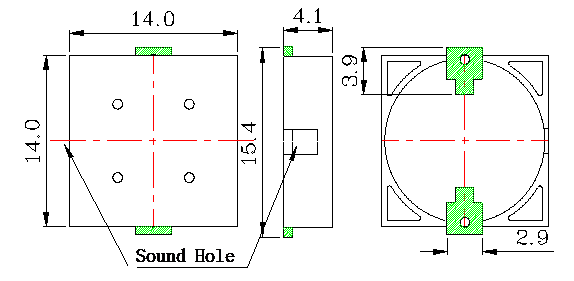

C.外观图纸:
TOL:±0.3单位:mm。
D.测试方法。
标准测量条件。
温度:25±2℃湿度:45-65%。
声学特性:

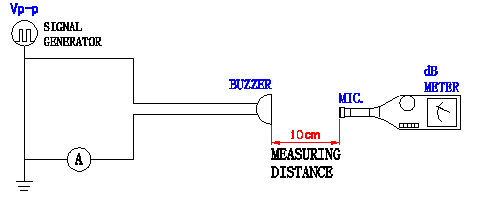

振荡频率、电流消耗和声压由如下所示的测量仪器测量

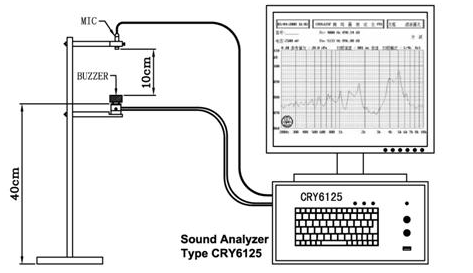

在测量测试中,蜂鸣器的放置方式如下:

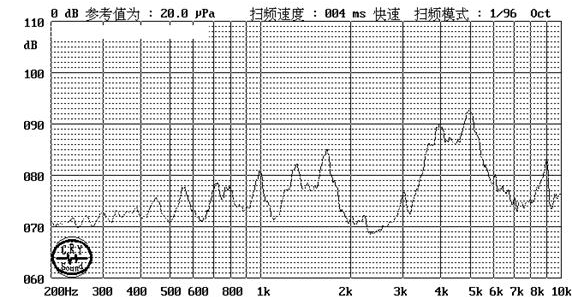

E.典型频率响应曲线:
F.焊接条件:

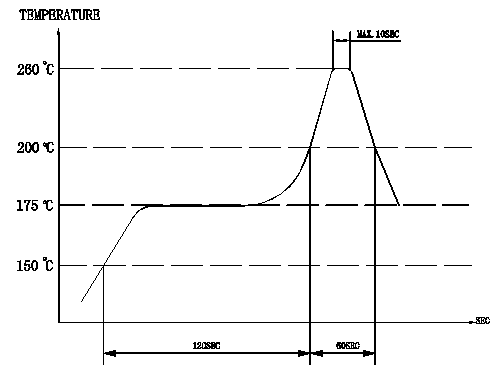

(1)推荐的回流焊条件如下。
(回流焊是两次)。
注:要求在产品热降至正常后再进行回流焊。
耐热线。(在进行耐热可靠性试验时使用)。
(2)手工焊接。手动焊接温度在5秒内350℃。
G.可靠性试验:
测试条件。
标准测试条件:a)温度:+5~+35℃b)湿度:45-85%c)压力:860-1060mbar。
判断测试条件:a)温度:+25±2℃b)湿度:60-70%c)压力:860-1060mbar。

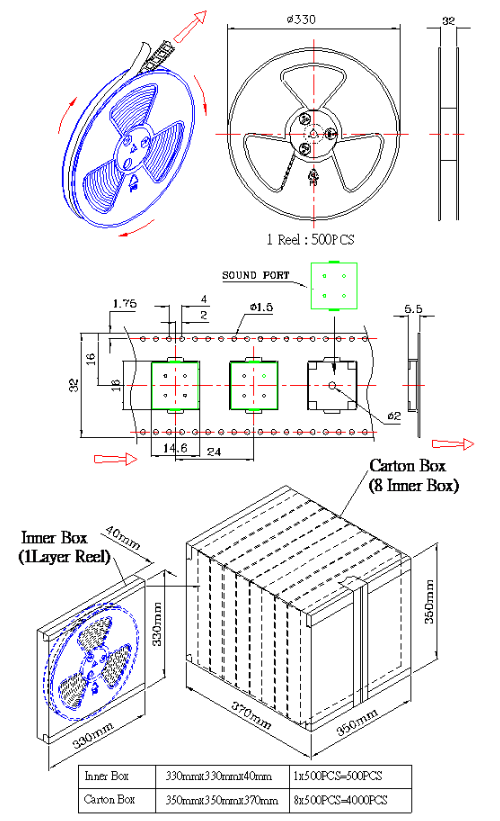

H.包装标准:
